无机涂料不同于乳胶漆，无机涂料是通过化学键的方式与基材结合成为一体，而不像乳胶漆在基材表面形成一层致密的涂膜。因此，无机涂料的施工和乳胶漆是有所差异的。

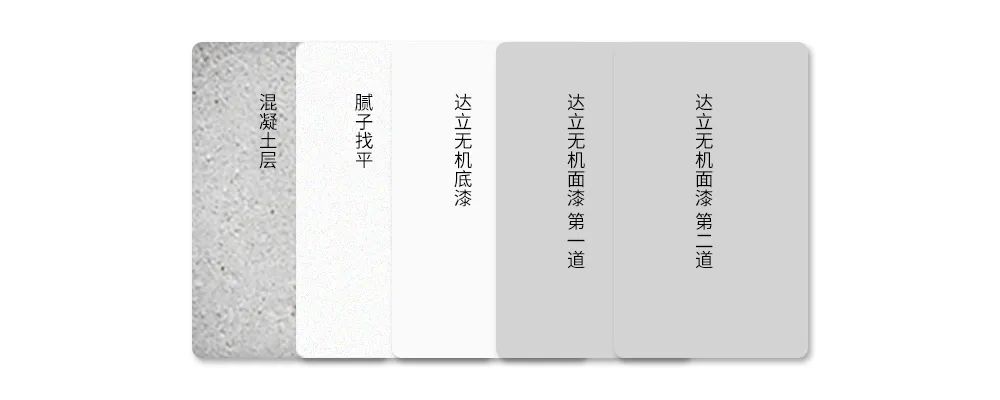

一、施工环境

无机涂料是以硅酸盐作为主要的成膜物，其分子结构与水泥类似，干燥成膜过程都需要有水参与，也就是我们常说的“水养护”，高温施工环境会导致涂层失水过快，影响无机涂料的成膜，出现脱粉的现象，最好是在5℃-35℃之间施工，而湿度过高（下雨天）也会影响硅酸盐的成膜。

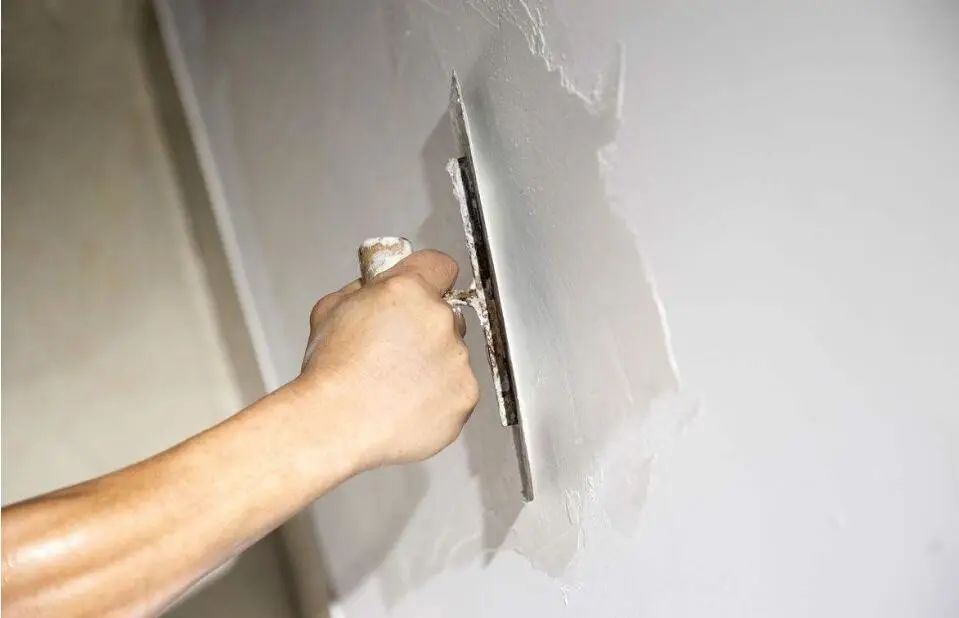

二、腻子

涂装前应确认底材是否达到涂装要求，因无机涂料漆膜硬度高，涂层干燥过程中收缩应力大，所以对基层强度要求比较高，内墙腻子建议用含 10%以上白水泥的腻子。若对平整度要求不高，可不做腻子层，直接在混凝土基层上施工底漆和面漆。若使用非标腻子，则会有起皮、开裂、掉粉的风险。

三、底漆

当基层材质不同时，吸水率也不同，比如：疏松材质的吸水率高，致密材质吸水率底。无机涂料的成膜物为硅酸盐，渗透性较高，在吸水率不同的基层上，所表现出的渗透性差异相比普通乳胶漆更大。吸水率高的位置成膜物少（漆膜发暗），吸水率低的位置成膜物多（漆膜发亮），整体就会出现明暗相间的“发花”现象。涂刷底漆要注意，底漆不能漏涂，避免发花、脱粉问题。

四、面漆

无机涂料成膜物硅酸盐的渗透性非常高，施工时稀释比例过高，会导致成膜物全部渗透至基层，表面出现脱粉的情况。施工时应严格安装施工文件加水比例进行。对于阴角，窗檐，石膏线条的处理：取适量内墙面漆添加10%-20%的纯净水搅拌均匀，用羊毛刷涂刷均匀，薄涂多道。

施工中应该注意的问题是，所有涂层务必等待完全干燥之后才能进行下一道涂层的施工。

达立无机涂料至今已有无数施工经验，总结出一套完整的施工交底文件。每一位客户、每一个项目，我们都会用心跟进，同时提供线上、线下技术交底服务。
